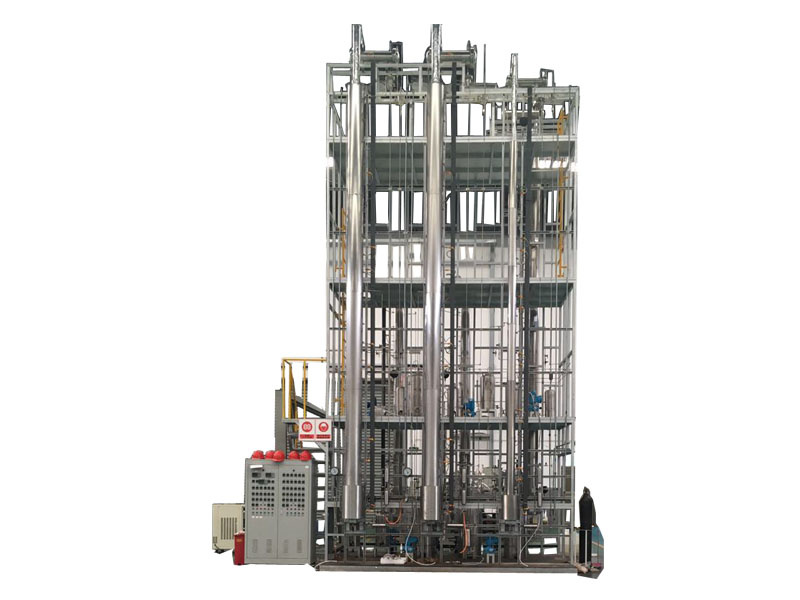

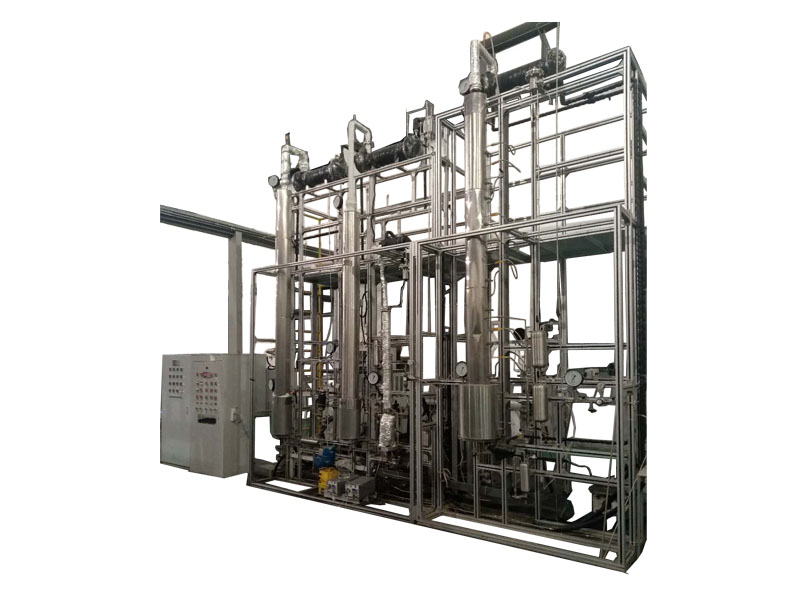

多塔连续精馏装置

连续精馏中试实验装置主要是用于实验室中试研发与模拟。设备主体部分是由原料罐、塔釜再沸器、精馏塔、精馏头、塔顶回流罐、塔顶接收罐、塔底接收罐、废液罐、进料泵、回流泵、采出泵、四氟阀门等这几个重要部分组成,整套装置系统的密封性要求比较高,可适应多重压力条件。
参数仅供参考,具体技术要求根据客户需求定制。

分享

连续精馏的流程,原料液在原料罐中先进行预加热,加热好的原料液通过平流泵设定好流量以后送入精馏塔中,在填料层上原料液与精馏段下降的回流液汇合,沿着填料溢流下降,流入再沸器中。操作时,连续的从再沸器中通过平流泵取出部分液体作为塔底产品,部分液体气化,产生上升蒸汽依次通过填料层,在塔顶冷凝器中被全部冷凝,被冷却的冷凝液一部分回流到塔内,另一部份通过自流的方式回到塔顶接收罐,回流方式设计了两种,一种是通过电磁回流比设定时间来控制回流/采出的比例,另一种是通过强制回流,塔顶冷凝的液体自流到回流罐,通过回流泵设定流量后进行回流。
